自作エフェクターに必要な部品まとめ(初心者必見)

スポンサーリンク
エフェクター

スポンサーリンク

抵抗器

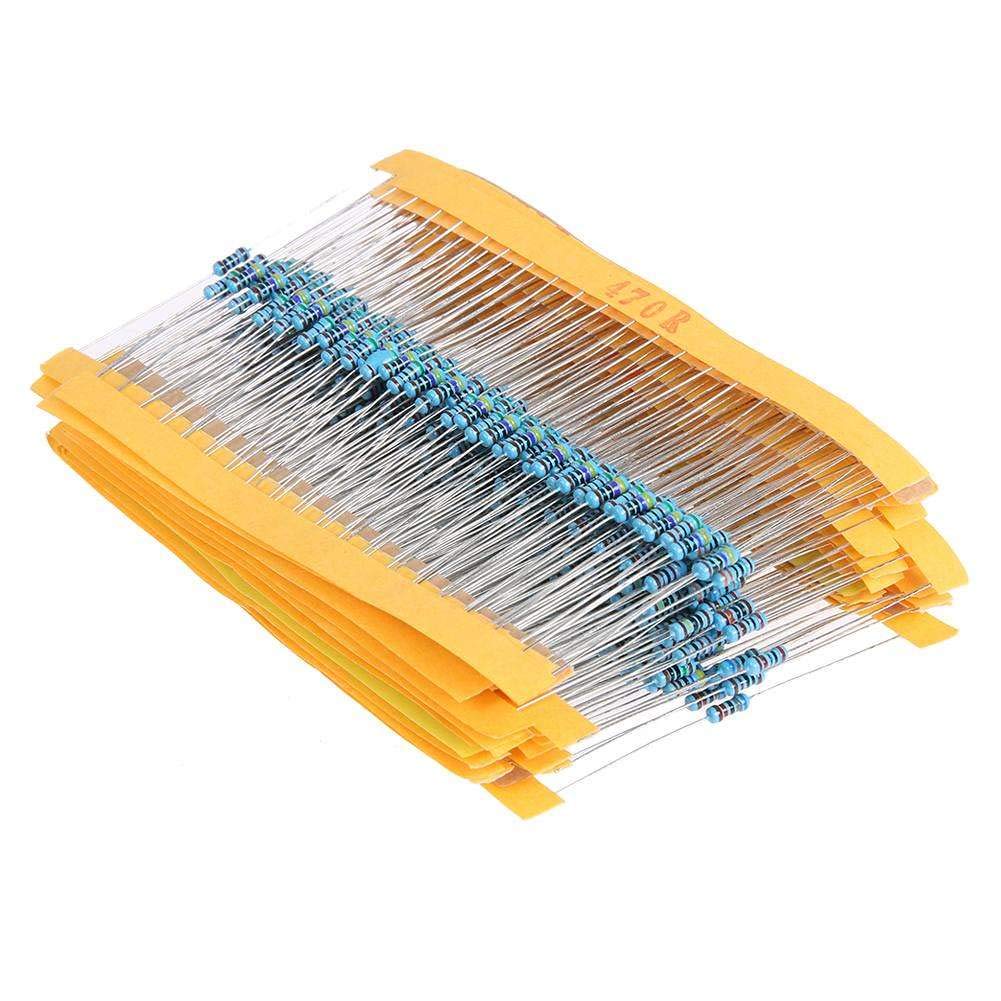

waves 金属皮膜抵抗器 抵抗セット 10Ω~1MΩ 30種類 各20本入り 合計600本
金属皮膜抵抗セット 1Ω~10MΩ 64種類 各20本 合計1280本入り 仕様: 抵抗範囲:1Ω~10Ω 電力範囲:1/4W 抵抗の許容差:±1% 温度係数:±100ppm/℃ 使用電圧:250V 過負荷電圧:500V 抵抗値: 10Ω, 22Ω, 47Ω, 100Ω, 150Ω, 200Ω, 220Ω, 270Ω,...

その名の通り、電気を流れにくくするものです。電気屋さん(秋葉原などの専門店)では単品でも売っています。抵抗の種類、品質でも音が変わる…らしいです(笑)カーボン、金属、セメントなどがあります。単位はΩで表示されます。Ωとワッテージで抵抗できる容量がきまります。エフェクターであれば1/4wで大丈夫です。

コンデンサ

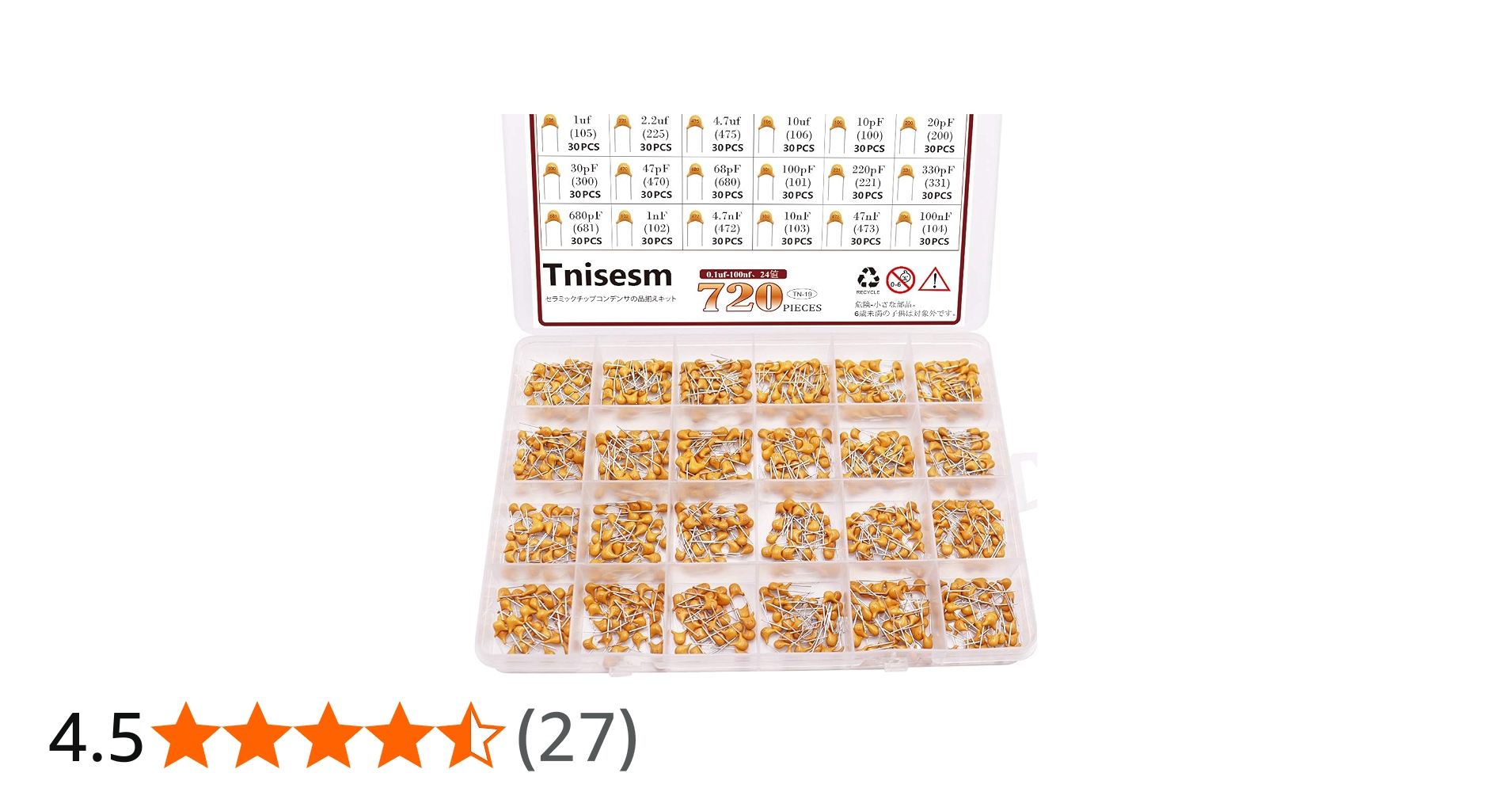

Tnisesm 720個24値セラミックコンデンサ分類キット0.1F-100Fデュアルインラインモノリシック多層チップコンデンサ、ケースに収納JATn-19
Tnisesm 720個24値セラミックコンデンサ分類キット0.1F-100Fデュアルインラインモノリシック多層チップコンデンサ、ケースに収納JATn-19

電気を貯めるという役割と、直流を通さず、交流のみを通す性質もあります。電解コンデンサ、セラミック、フィルム、マイカ、オイルなど種類があります。使用用途によって変わりますが、こちらも種類と品質で音が変わります。容量はファラド(F)で表します。

可変抵抗器

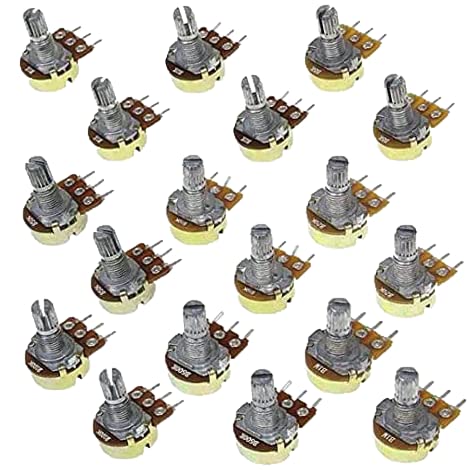

waves 可変抵抗器 ボリューム セット Bカーブ 1K-1M 9種 各1個 計9個
1K 2K 5K 10K 20K 50K 100K 500K 1M Bカーブ 軸長15mm 各1個

ポッドの事です。その名の通り抵抗が可変するものです。Aカーブ、Bカーブ、Cカーブの3種類と、容量に種類があります。ノブ側の形状や、シャフトサイズも違うのがあるので、購入時に確認してください。(あまりみないDカーブもあります)

トランジスタ、FET

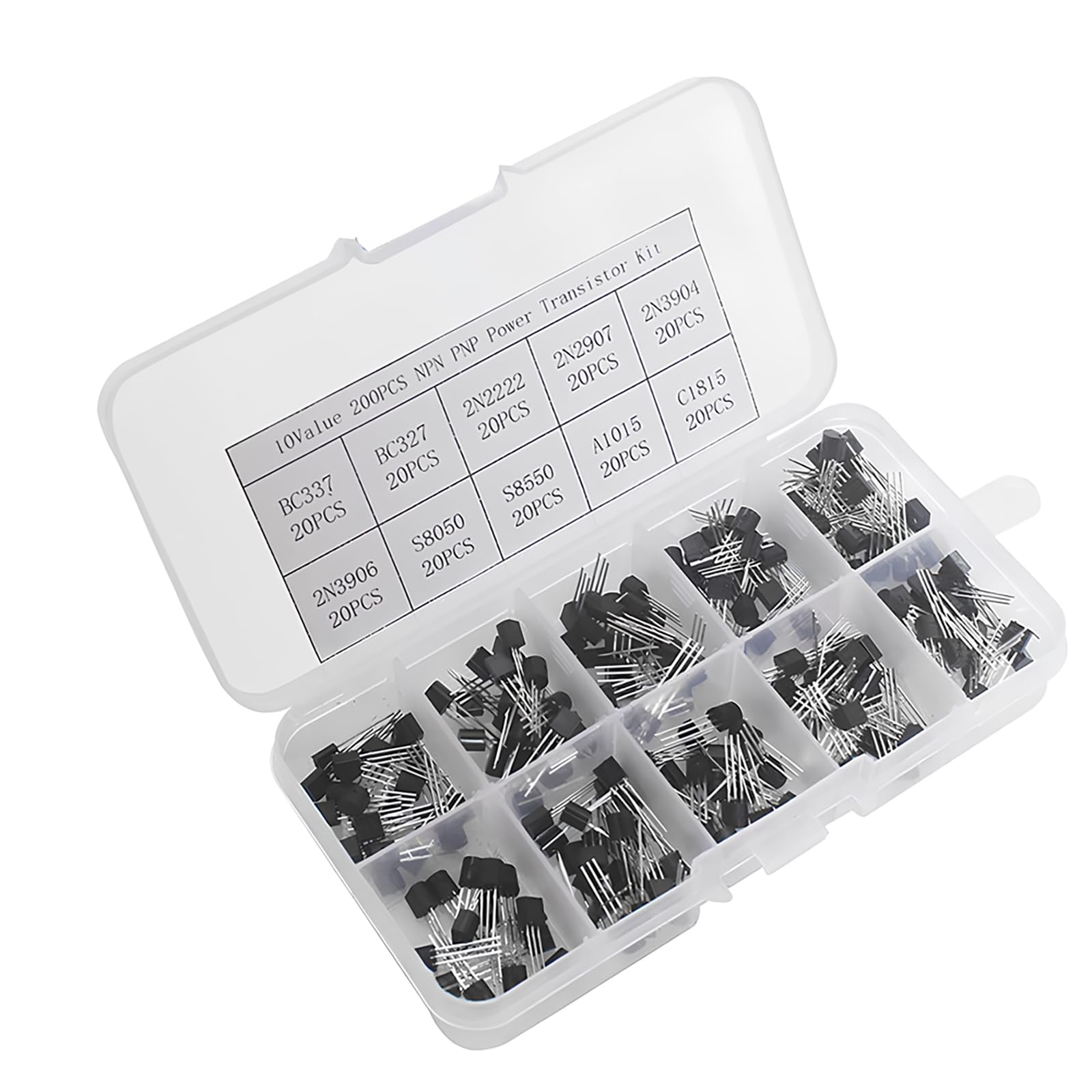

CESFONJER 200個NPN PNPパワートランジスタ品揃えキット、TO-92パワートランジスタ、モデル:BC337、BC327、2N2222、2N907、2N3904、2N3906、S8050、S8550、A1015、C1815
CESFONJER 200個NPN PNPパワートランジスタ品揃えキット、TO-92パワートランジスタ、モデル:BC337、BC327、2N2222、2N907、2N3904、2N3906、S8050、S8550、A1015、C1815

音を増幅する素子です。NPN、PNPの2種類あり電流の流れる向きが逆なので、互換性はありません。同じタイプなら差し替えられるので、音の変化を楽しめます。

IC(オペアンプ)

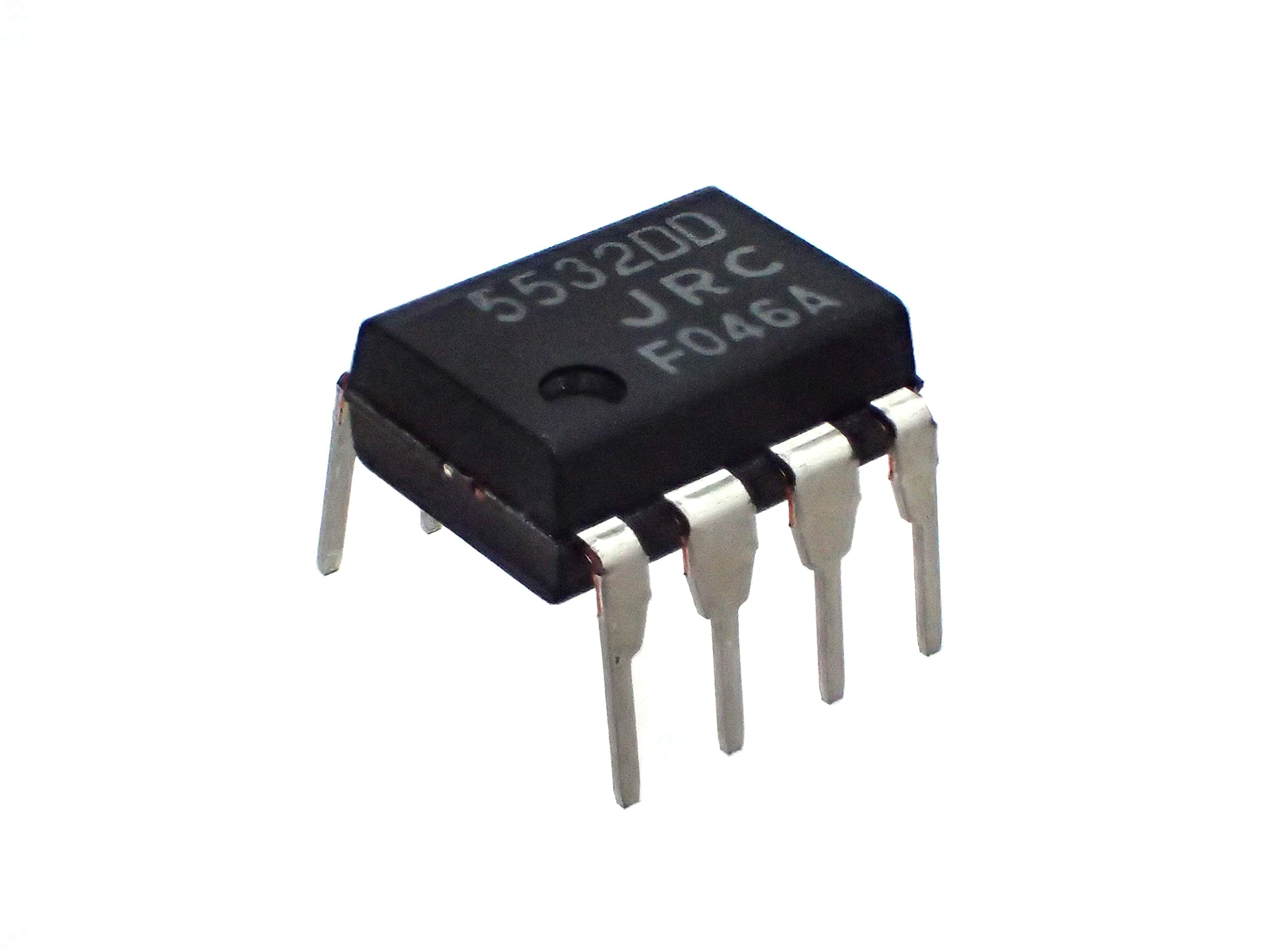

JRC(新日本無線) 2回路 低雑音 オペアンプ NJM5532DD (5個セット)
新品、未通電品です。弊社では自社の在庫品しか掲載しておりません。商品により写真と異なる刻印・ロットになる場合がございます。予めご了承くださいませ。ご注文確認が出来次第、丁寧に梱包し最短即日-3営業日以内に弊社指定運送会社『日本郵便』にて発送させて頂きます。(営業時間:平日9:00-16:00) 商品に不具合があった場合...

集積回路の事で、内部にトランジスタや、ダイオード、コンデンサなどが集積しています。アンプ(増幅器)が中に入っていて、アンプが1つだと「シングルタイプ」、アンプが2つだと「デュアルタイプ」になります。熱に弱い部品の為、ソケットを使用した方が良いでしょう。

ステレオジャック

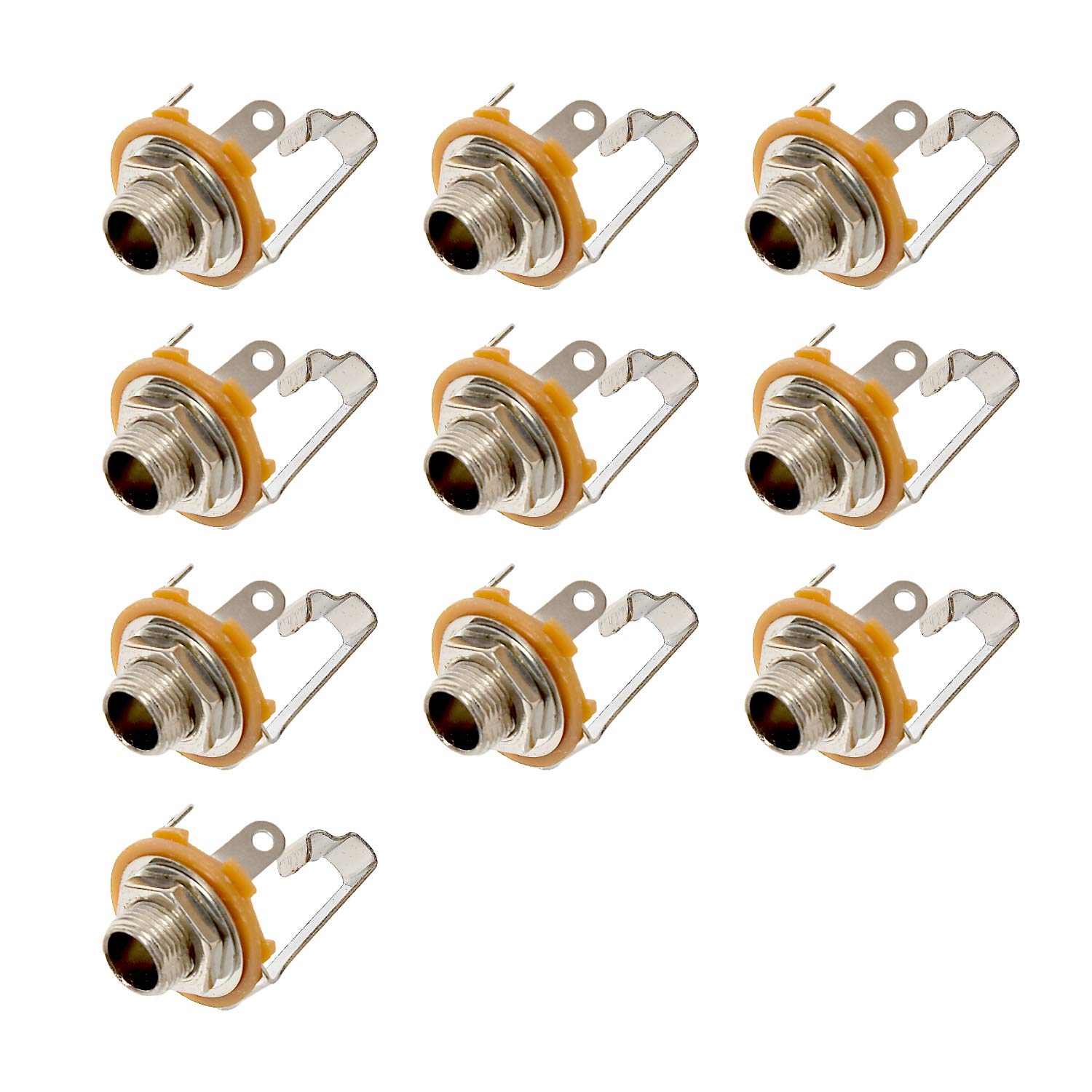

オープンジャック ステレオ 10個 wuernine ギター ベース エフェクター アンプ スピーカーなど対応
オープンジャック ステレオ 10個 wuernine ギター ベース エフェクター アンプ スピーカーなど対応

楽器からのケーブルを接続する部分です。ステレオジャックの場合、プラグを差し込んだ時だけアースに繋がる「RING」に電源のマイナスを繋げる事で、プラグを差した時にだけ電源が入るように出来ます。

モノラルジャック

モノラルジャック オープンタイプ (6.35mm/10個セット) ギター ジャック モノラルフォン ギター ベース エフェクター アンプ スピーカー など対応 オープンジャック 【wishwell】
「wishwell」製のモノラルジャック・オープンタイプは、ギターやベースなどの楽器にご利用頂けます。ギターやベースの演奏中にブツブツとノイズが出たり、シールドを触ると異音やガリっと音が出る場合や、ジャックが緩くなってシールドプラグが抜けやすくなってしまった場合、ジャック部分の不良が原因の可能性が高いです。本製品のモノ...

ステレオジャックから「RING」を無くした物です。抜き差しが多いので、ステレオジャックもモノラルジャックも丈夫な物を選びましょう。

スイッチ

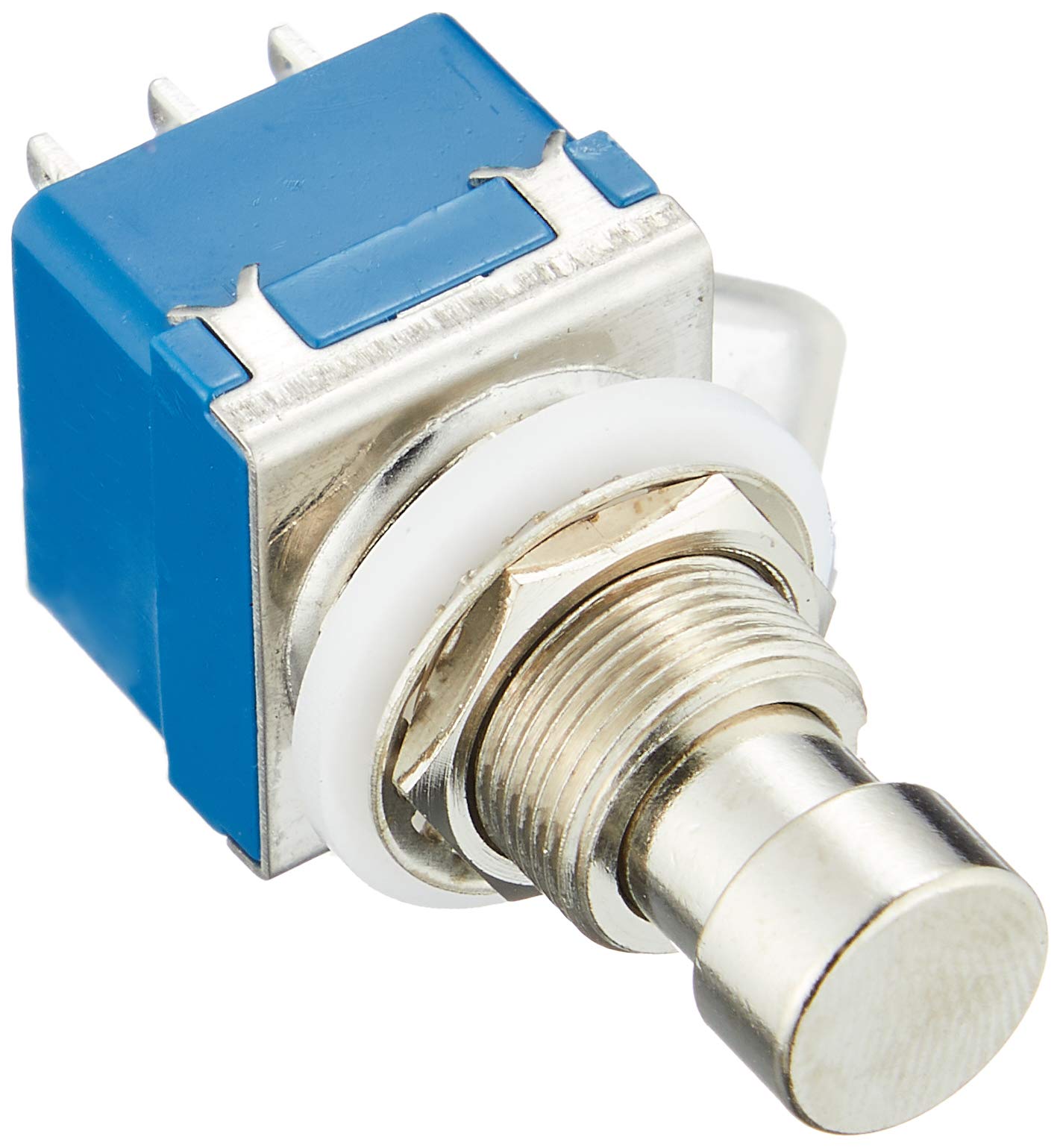

CLIFF 3PDTフットスイッチ FC71077タイプ 3回路2接点9ピン 1個売り エフェクターパーツ VGS-FSW9BLx1p ブルー
CLIFF FC71077タイプの3PDTフットスイッチです。 全長:約42mm(端子部含む) 本体幅:約19.5mm x 17mm シャフト径:約12mm ナット、ワッシャー、菊ワッシャーが付属します。 エフェクターのフットスイッチ等に。 9ピンなのでLEDの点灯切替も同時に可能。

エフェクターのオン・オフを制御するものです。トゥルーバイパスでLEDランプ付きの場合は「3PDT」式の3回路2接点のスイッチを使います。物によって踏み心地と、ノイズの入り方が違うので気をつけてください。

DCジャック

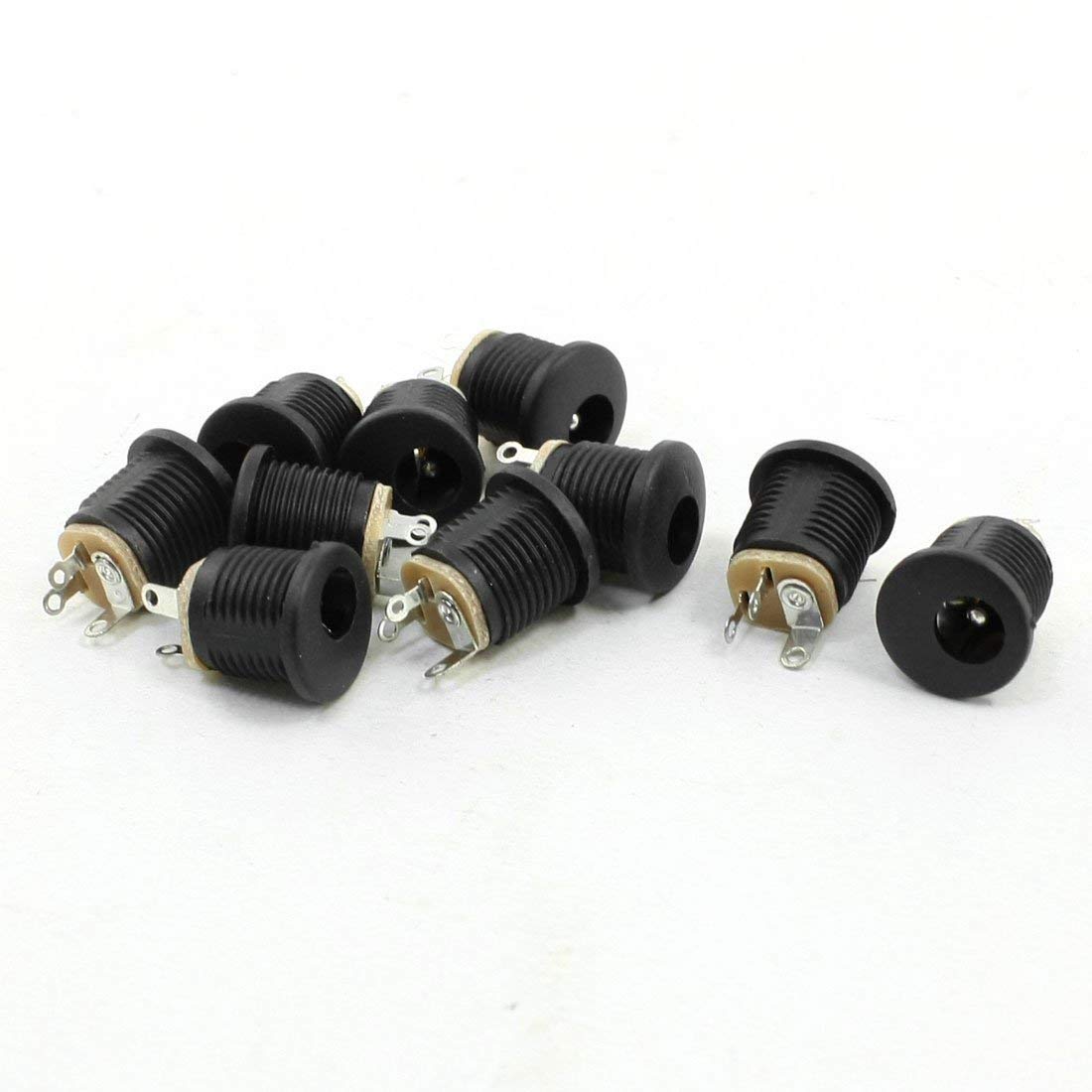

20個 DC022 2.1x5.5mm PCB マウント 取り付け DC 電源 ジャック ソケット ブラック
特徴: ステレオジャック基板実装コネクタ、DC-022 タイプ2.1x5.5mmソケット ピン3ピン 材質金属、プラスチック サイズ14×14×18ミリメートル/0.55"×0.55"×0.71"(L* W*H) ネジ直径11ミリメートル/0.43" カラーシルバートーン、ブラック プラスチックと金属材料で作られた、シ...

ACアダプターから電源を得るためのジャックです。エフェクターでは2.1mmサイズで端子が3つあるものを使います。

電池スナップ

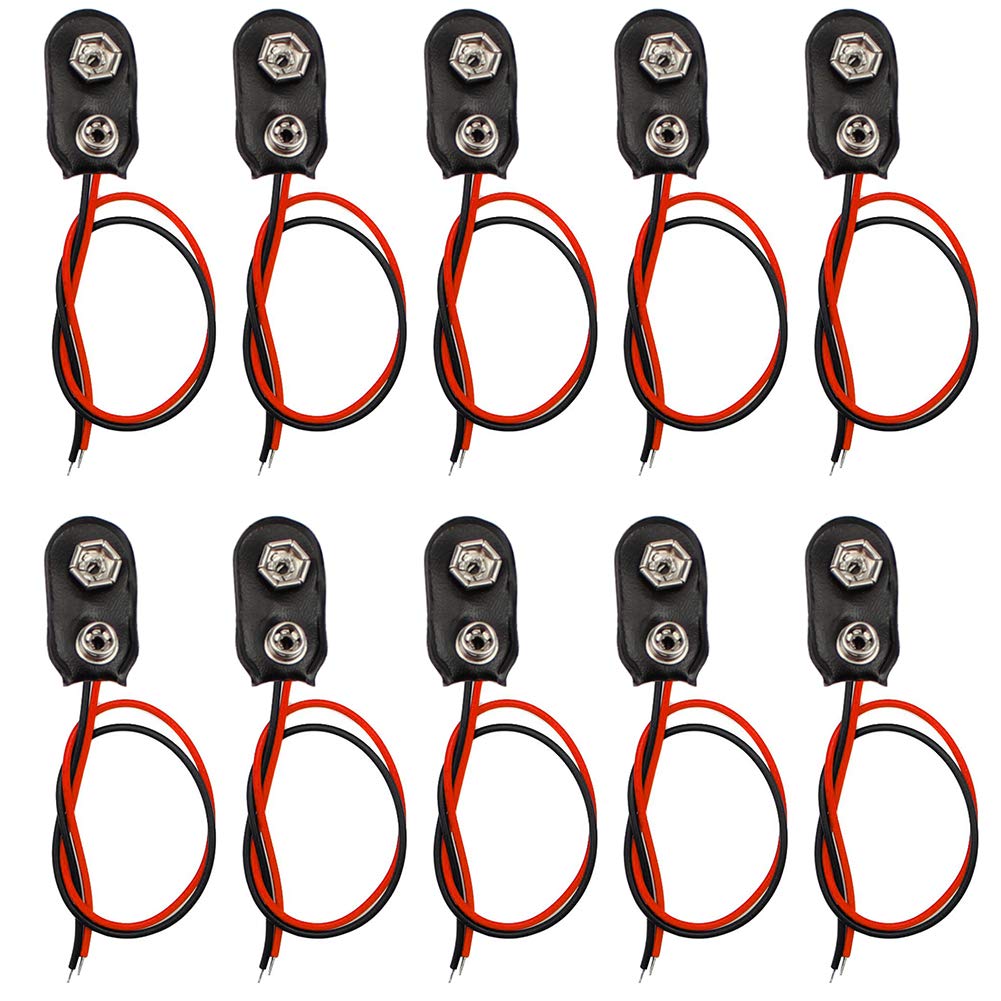

KeeYees バッテリースナップ 電池スナップ バッテリコネクタ 9V電池用 縦型 Iタイプ 黒いプラスチック製 10個入り
KeeYees バッテリースナップ 電池スナップ バッテリコネクタ 9V電池用 縦型 Iタイプ 黒いプラスチック製 10個入り

四角い9V電池を付ける為のスナップです。

配線

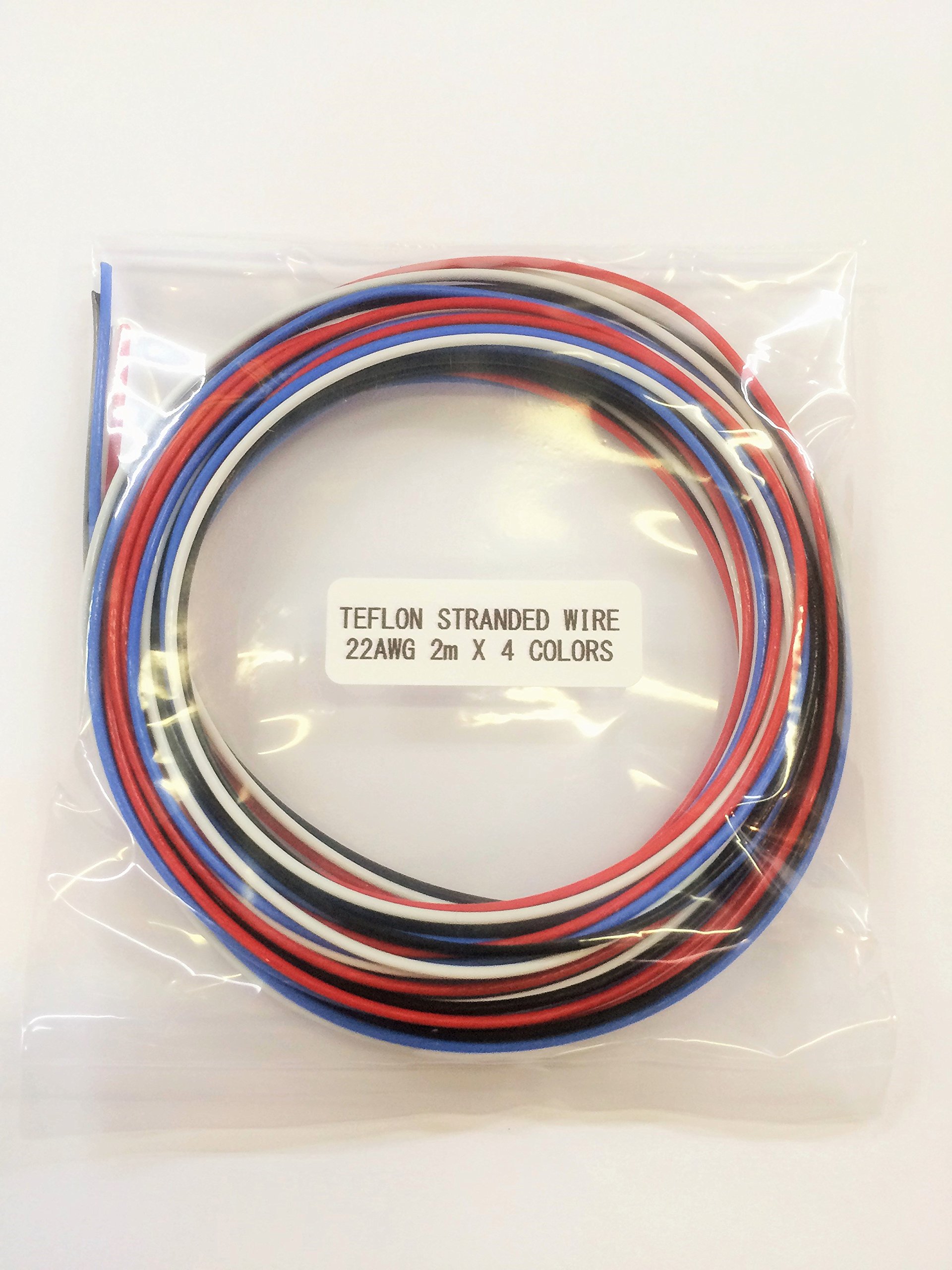

TEFLON STRANDED WIRE 22AWG HEAVY DUTY 頑丈なテフロン被覆配線材、2mX4色 合計8m、ギター、ベース、エフェクターに最適
SPEC 外径:1.270 mm 芯線:錫メッキ銅線7本撚り 7X30 被覆:PFAテフロン 耐熱温度:-100℃~250℃ 耐電圧:600V RoHS Compliant

細い導線をたくさん綴り合わせた綴り線と、針金が1本入っている単線があります。綴り線は穴に通しにくいですが、断線しにくく、単線は穴に通しやすいですが、何回も曲げると切れてしまう可能性があります。好みで選んでください。こちらも音が変わる…らしいです。

基板

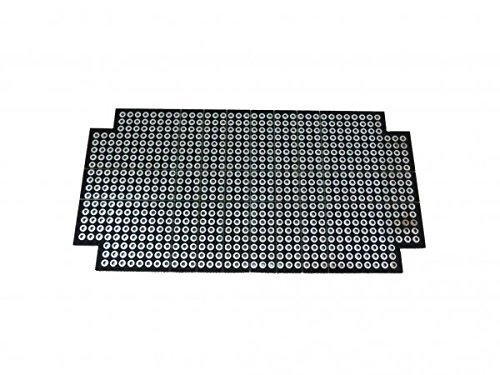

【桜屋さんの万能基板B】 HAMMOND 1590Bや当店Bサイズケースにぴったり使えてカットも楽々 工作にはこれ!ユニバーサル基板 アルミニウムダイキャストケースに!
写真の様にVカットの所で自由にポキポキ折れます。 (Vカットを折る際はラジオペンチ等を使ってください カット後に400番位のやすりがけをして下さい) ■面倒な基板カットも楽に素早くできます。 ■これ1枚で当店のBサイズやHAMMOND1590Bで 5ノブの立基板なら2台、2ノブ機材なら3台程度 製作可能です。 ■このま...

蛇の目基板(ユニバーサル基板)とプリント基板があります。蛇の目基板はそれぞれの部品ごとにはんだで繋いでいきますが、プリント基板は裏に配線されてるというイメージです。勿論、プリント基板の方が間違いにくく、作りやすいです。同じ部品でもプリントでの配線とはんだでの配線で音が変わる?らしいです。

ダイオード

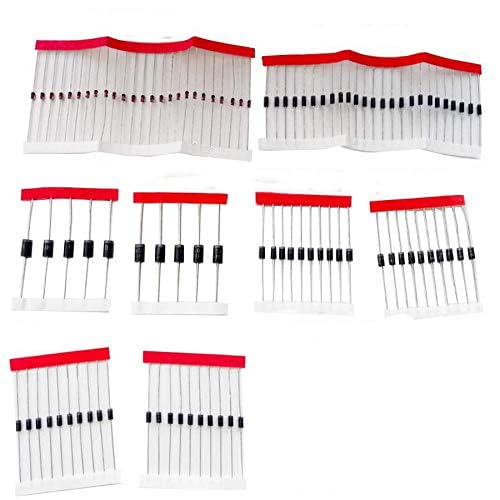

waves ダイオード セット 1N4148 1N4007 FR107 1N5408 1N5822 8規格 計100本
1N4148 25本 1N4007 25本 1N5819 10本 1N5399 10本 FR107 10本 FR207 10本 1N5408 5本 1N5822 5本

電気を一方向にだけ通し、反対方向には通さない働きをもつ半導体です。回路保護の為に電気の逆流防止に使用したり、一定の電圧以上でないと電流を通さない特性を利用して、歪み系のエフェクターの一定以上の信号の波形をクリッピング(つぶす)させて歪みを発生させます。なので、どのダイオードを使うかにより音が変わります。

LED

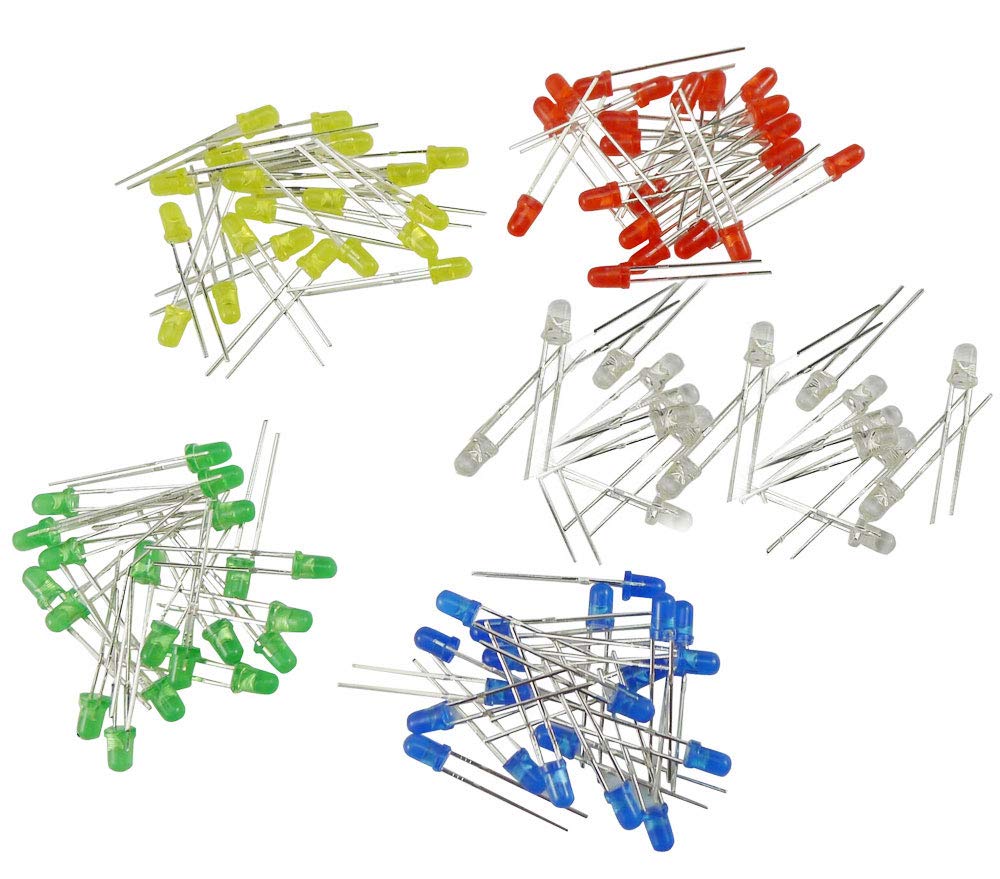

KKHMF 100個 3mm LED 発光ダイオード LED電子部品バッグ 5種類 各20個
緑ダイオードLED特徴: 直径:3mm 電圧範囲:2.1~2.6V 電流範囲:5mA~17.5mA 黄色ダイオードLED特徴: 直径:3mm 電圧範囲:1.8~2V 電流範囲:5mA~20mA 赤色ダイオードLED特徴: 直径:3mm 電圧範囲:1.8~2.2V 電流範囲:5mA~18mA 白色ダイオードLED特徴: ...

発光ダイオードの事で、エフェクターではスイッチオン時のランプに使用するほか、歪み系エフェクターのクリッピングにも使用します。ライティングで使用する場合は必ず抵抗器を付けないと壊れます。

ソケット

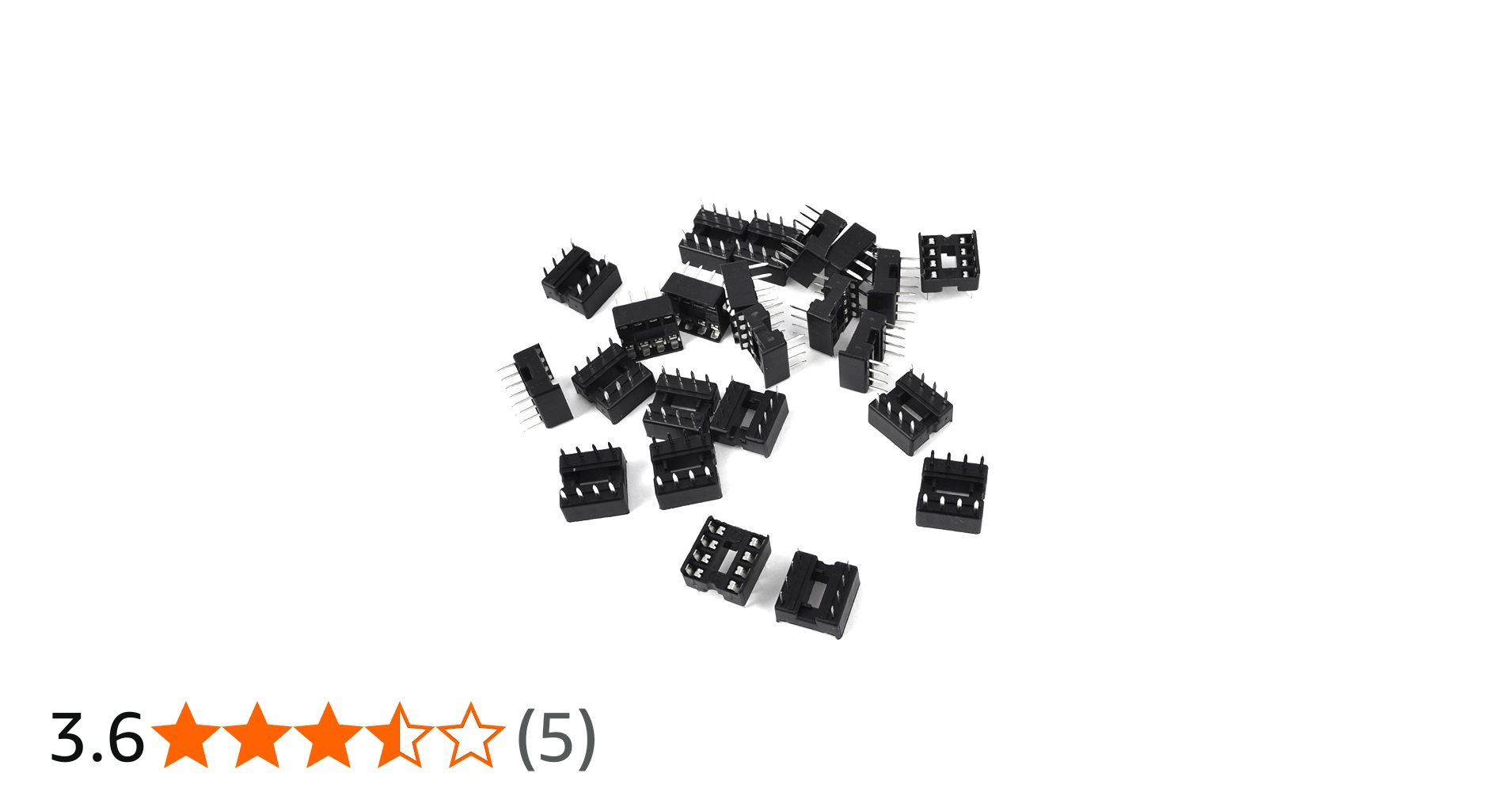

uxcell DIP ICソケットPCBボードアダプタ 2.54mmピッチ スルーホール 8ピン 25個入り
二列、フラットストレートピン、はんだタイプ、PCBボード用の優れた電子部品です。

オペアンプ、トランジスタは熱に弱い為、ソケットを付けたほうが安全です。オペアンプや、トランジスタを手軽に交換して音を変えられるメリットもあります。デメリットは音が悪く(音楽の世界で悪いという表現が正しいかわかりませんが)なります。いろいろ試して、このオペアンプ!ってなったら直接付けてみてもよいかも。

ノブ

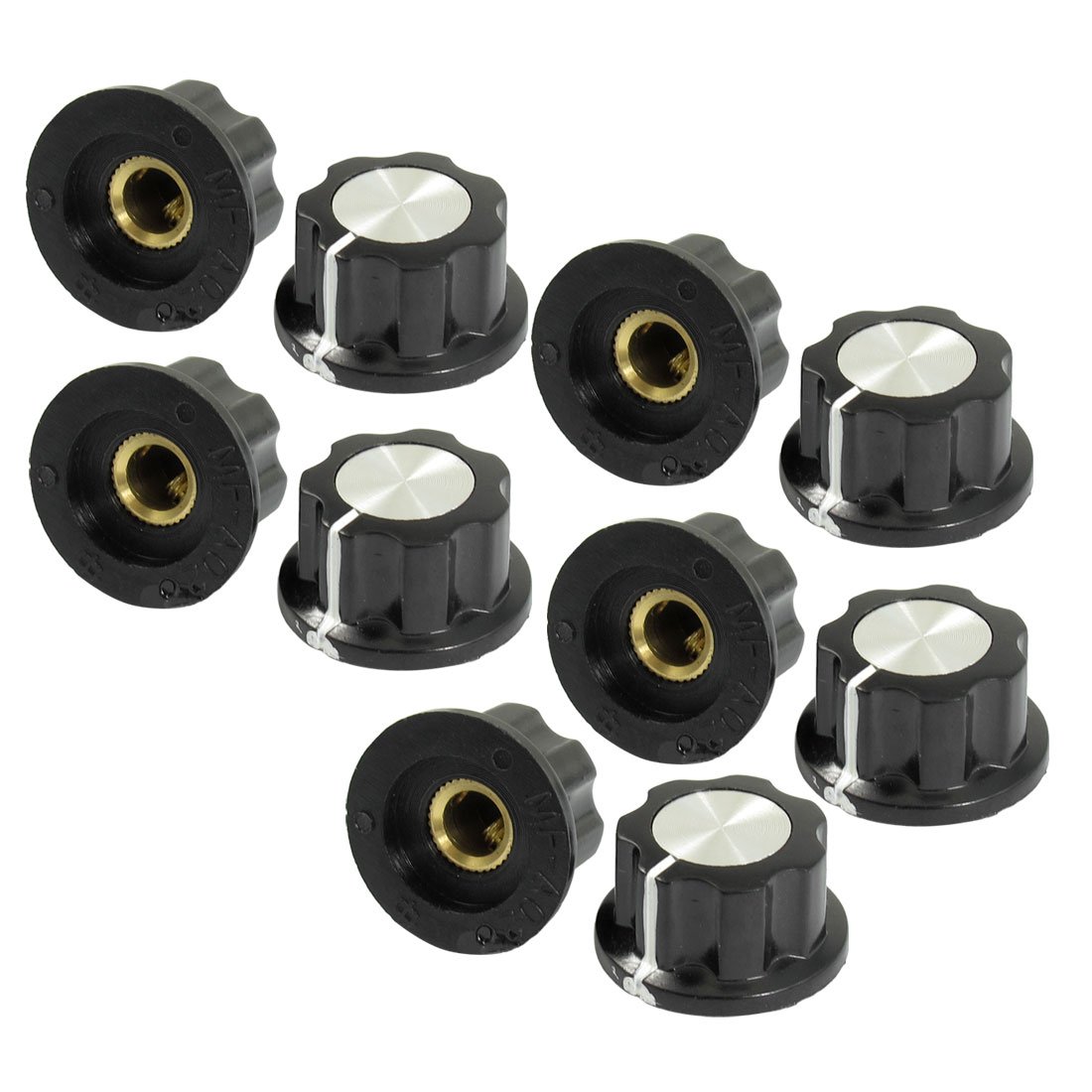

uxcell ポテンショメータノブ ロータリーノブ 軸ボリューム 6mm直径 10個 ブラック シルバートーン 19mmトップ
このロータリーノブは、スクリュー、調整可能で、プラスチック材料で作られ、360度転換されます。

シャフトサイズと形状に種類があるので、お好みのデザインで探してみてください。

ラグ板

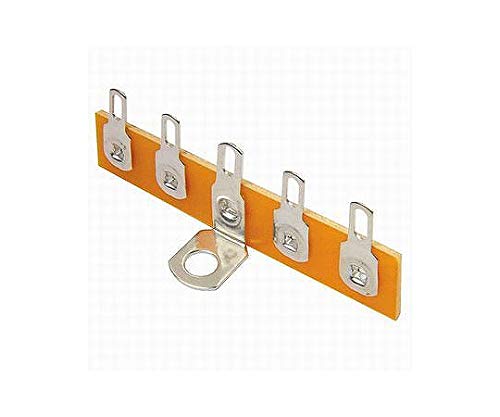

サトーパーツ ラグ板 縦型 4極 L-3552-4P
平面状の平ラグに対して立ラグと呼ばれるこの部品は真空管時代には部品実装と配線のはんだ付けの中継点として標準的に使われていました。現在でも例えばシャーシーの外れにセンサーやLEDなどリード線実装の部品を単独配置しなければならない場合の中継点などに利用されます。絶縁板の支持が一か所でそこを中心に回りやすく足の強度もそれほど...

複数の配線を1箇所にまとめたりする時に使用します。シンプルな配線の場合は、基板を使わずにラグ板だけでエフェクターも作れます。

熱収縮チューブ

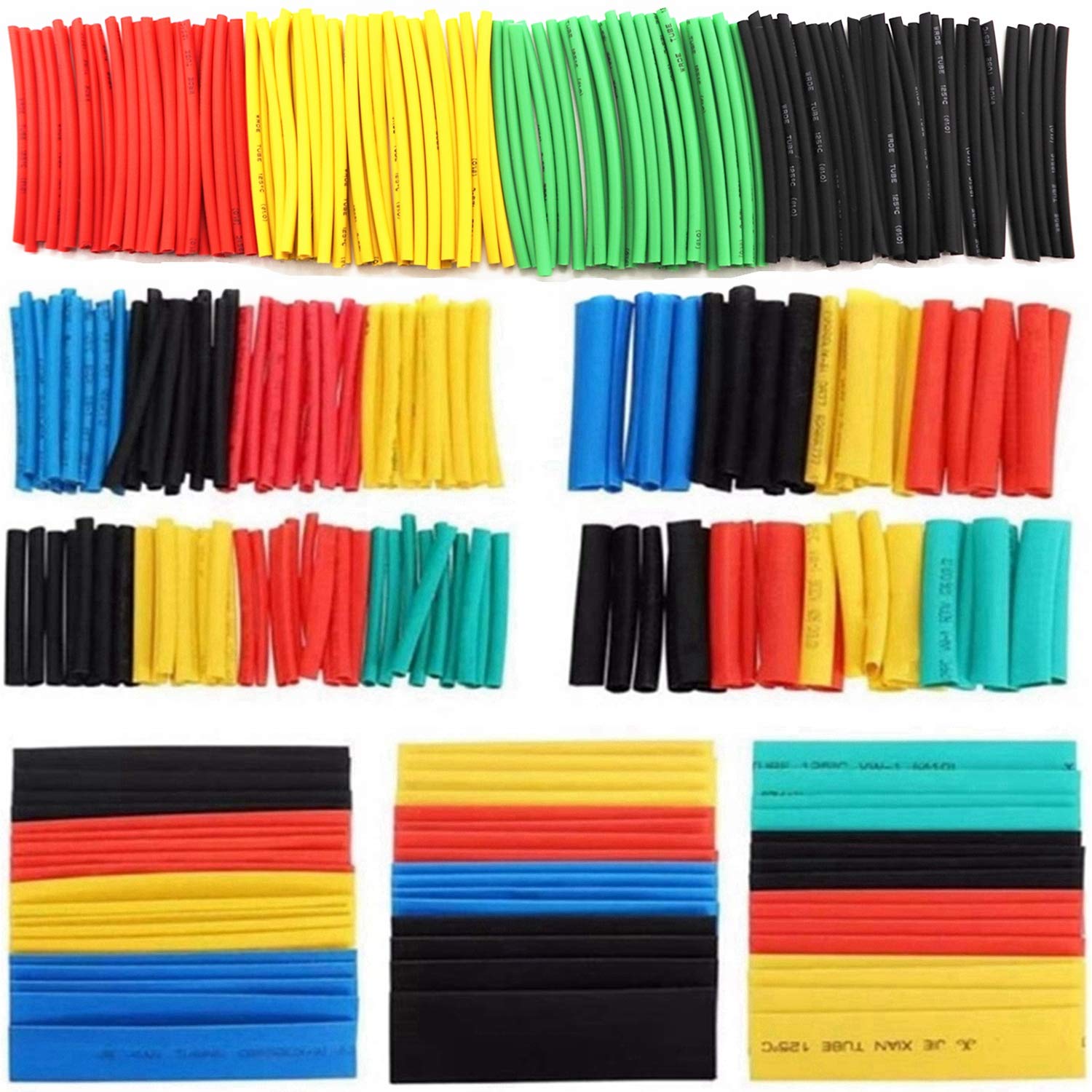

熱収縮チューブ 絶縁チューブ 防水 高難燃性 収縮 チューブ ブラック Φ1mm~13mm (328ピースセット)
熱収縮チューブ 絶縁チューブ 防水 高難燃性 収縮 チューブ ブラック Φ1mm~13mm (328ピースセット)

むき出しの配線を絶縁したり、配線をまとめたり出来ます。

ケース

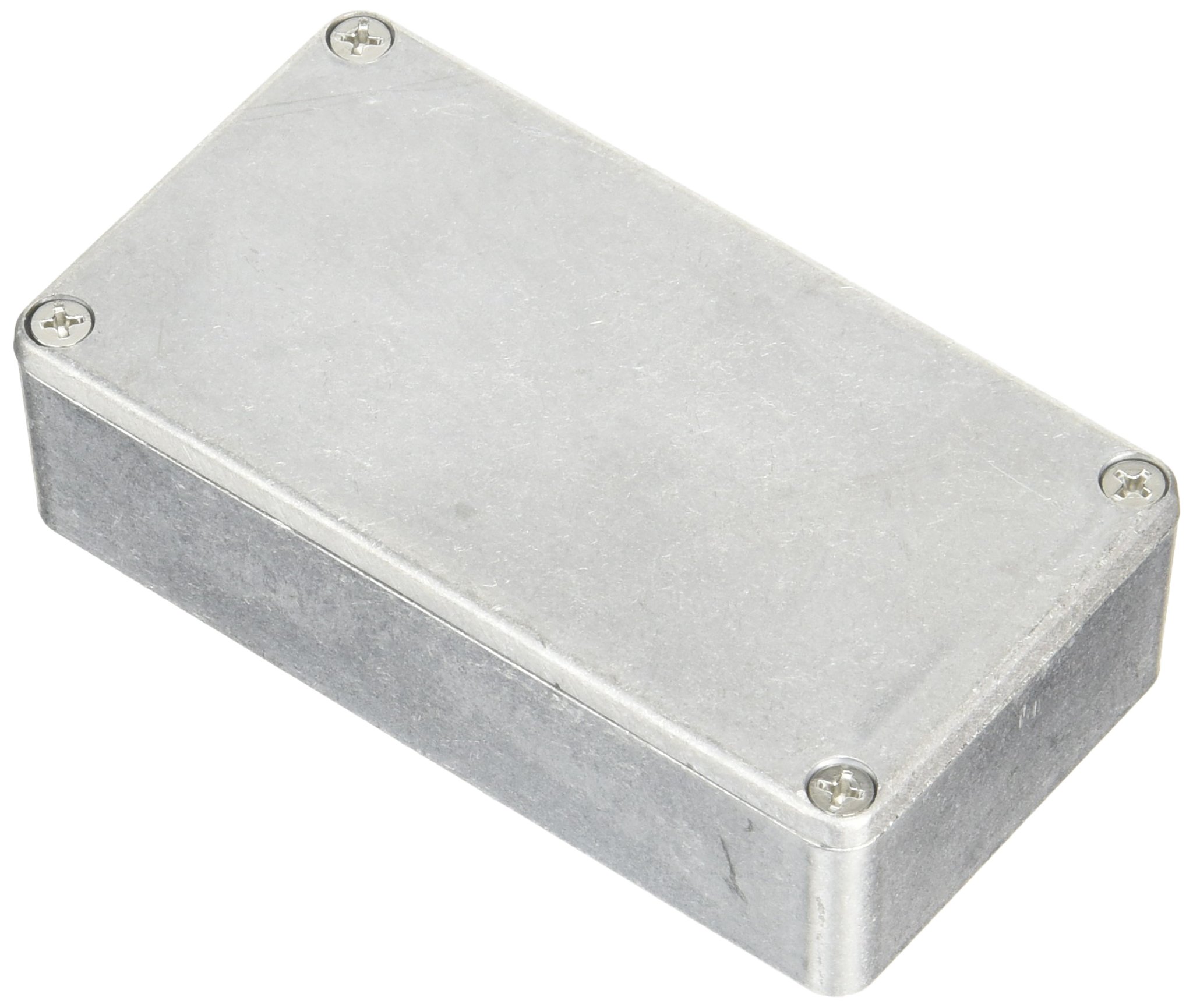

エフェクター自作用アルミダイキャストケース HAMMOND1590Bタイプ 無塗装 1個 VGS-AEC90B-NCx1p
HAMMOND 1590Bタイプのアルミダイキャストエンクロージャーです。 本体サイズ: 高さ 約31mm 上辺部 約59mm x 111mm 底辺部 約61mm x 112mm 底蓋取り付け用ネジが付属します。 カラー:無塗装 エフェクターの自作などにご利用下さい。

色が塗ってあるもの、穴が空けてあるもの、サイズも種類があります。ノイズとアースの観点からアルミが一般的ですが、真鍮や鉄、プラスチックとかでも作れます。

まとめ

全てを書くと本なみの文字数になってしまう為、さらっとした説明になっています。個別にどんな風に音に影響するかを説明出来るページを作りたいと思います。

アマゾンのリンクを貼りました。一応アマゾンで一通りの部品は揃いそうです。気になるオペアンプなどは秋葉原などの電機屋さんでの購入になるかなと。

個人的には大量に必要なものはアマゾンで買っています。

少しでも自作エフェクターライフのお手伝いになれば嬉しいです。
